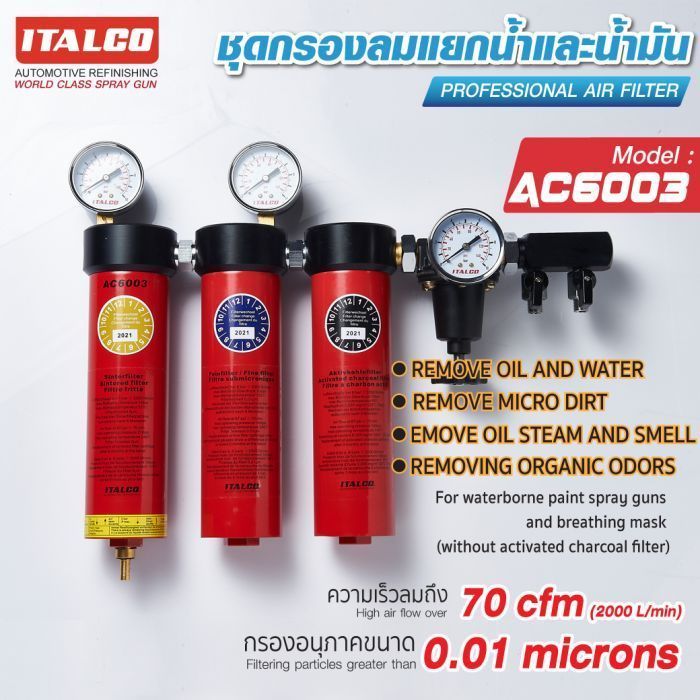

ชุดกรองลม AC-6003 ITALCO

AIR FILTER AC-6003 ITALCO PUASAFITAC6003

รายละเอียด ชุดกรองลม

เหมาะสำหรับ (Suitable for)

• แยกน้ำและน้ำมัน (Remove oil and water)
• แยกสิ่งสกปรกขนาดเล็ก (Remove micro dirt)
• ขจัดไอน้ำมันและกลิ่น (Remove oil steam and smell)

คุณสมบัติ (Feature)

• ชุดกรองลม มีคุณอัดภาพอากาศที่ดี ช่วยขจัดน้ำมัน น้ำ และอนุภาคต่าง ๆ
• ชุดกรองคู่ หรือ ชุดกรอง 3 ชั้นเพื่อการฟอกอากาศอัดสูงสุด
• ตลับกรองถ่านกัมมันต์ (ขั้นตอนที่สาม) ขจัดไอน้ำมันและกลิ่นออกจากอากาศอัด เพื่อจุดประสงค์ในการหายใจ
• ส่วนประกอบแผ่นกรองขนาดใหญ่ใช้งานได้ดีทนทานและทนต่อการสึกหรอ
• วาล์วระบายไอน้ำอัตโนมัติจะป้องกันไม่ให้ไอน้ำแทรกซึมเข้าไปในวงจรอัดอากาศ
• ไส้กรองบรอนซ์ซินเตอร์ขนาดใหญ่กรองอนุภาคขนาด 5 ไมครอนมีอายุการใช้งานยาวนานและทำความสะอาดง่าย
• ความสามารถในการไหลของอากาศ 70 cfm (2000 L/min) ปริมาณอากาศเพียงพอที่จะจ่ายตู้พ่นสองห้องพร้อมกันด้วยอากาศบริสุทธิ์ที่ฉีดพ่นและระบายอากาศได้
• Excellent compressed air quality-removes oil, water and particles.
• Double or triple filter units for the ultimate compressed air purification.
• Activated charcoal filter cartridge (third stage) removes oil vapors and odors from compressed air for breathing purposes
• Large, highly functional, durable and wear and tear resistant filter components.
• The large sintered bronze filter, filtering particles of 5 microns size, has a long life time and is easy to clean.
• 70 cfm (2000 L/min) air flow capacity-sufficient air volume to supply two spray booths simultaneously with sprayable and breathable clean air.

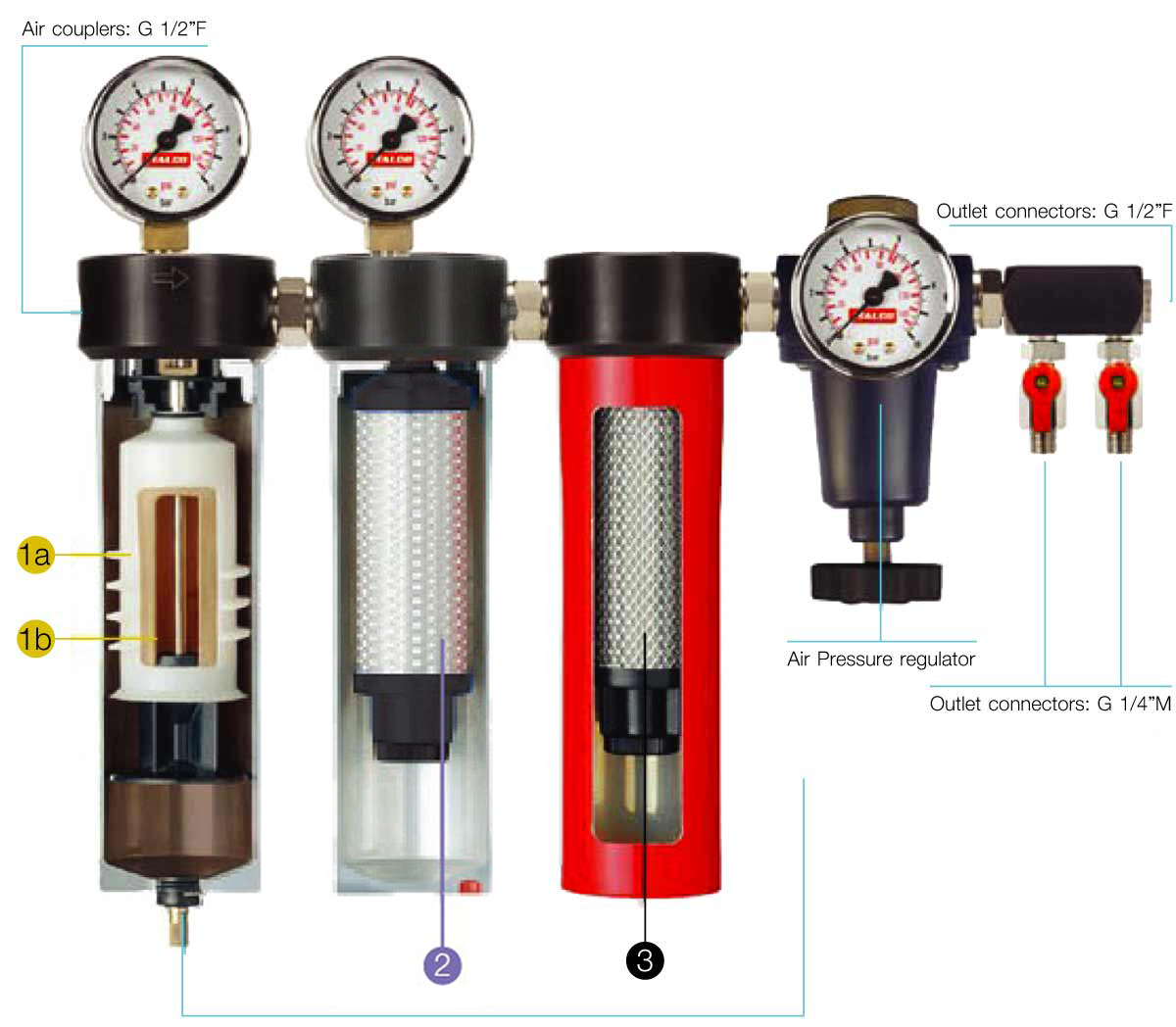

ตัวกรองลม ท่อที่ 1 : การกำจัดหยดน้ำมันและไอน้ำ (Removing oil droplets and condensate)

• 1a ตัวไซโคลนที่ออกแบบเป็นพิเศษ ทำหน้าที่แยกเอาน้ำและน้ำมันออก
• 1b ตัวกรองลมแบบโลหะทำหน้าที่กรองฝุ่นขนาดมากกว่า 5 ไมครอน

(แนะนำเปลี่ยนทุก 6 เดือน)

ตัวกรองลม ท่อที่ 2 : การกำจัดอนุภาค (Removing particles)

• ตลับแผ่นกรองละเอียดเพื่อแยกอนุภาคที่มีขนาดใหญ่กว่า 0.01 ไมครอน (ควรเปลี่ยนใหม่ เมื่อความแตกต่างของตัวบ่งชี้ความดันมากกว่า 0.8 BAR)
• ความสะอาด 99.998%

(แนะนำเปลี่ยนทุก 6 เดือน)

ตัวกรองลม ท่อที่ 3 : การกำจัดไอระเหยและกลิ่นของน้ำมัน (Removing oil vapor and odors)

• ตลับกรองชนิดมีผงถ่านเพื่อดูดซับไอน้ำมันที่ปนเปื้อนมากับลม เพื่อใช้กับหน้ากาก และสีสูตรน้ำ

(แนะนำเปลี่ยนทุก 3 เดือน)

ข้อแนะนำ (Suggestion)

• วาล์วปล่อยอัตโนมัติจะทำงานตามปกติต่อเมื่อตำแหน่งตัวกรองอยู่ในแนวตั้ง
• ความดันขาเข้าของตัวกรองควรสูงอย่างน้อย 1 บาร์ วาล์วจะปิดโดยอัตโนมัติ และวาล์วจะเปิดเมื่อตัวกรองไม่มีแรงดัน
• ป้อนอากาศอัดเข้าสู่วาล์วอย่างช้าๆเมื่อเริ่มทำงาน (อย่าเปิดวาล์วป้อนอากาศอัดอย่างรวดเร็วเพื่อป้องกันไม่ให้อากาศแรงดันสูงกระทบกับอุปกรณ์ภายในและทำให้ส่วนประกอบเสียหาย)
• ปรับแรงดันใช้งานที่ต้องการเมื่อตัวกรองอยู่ที่ความดันทำงานปกติ และคงที่ให้จับวาล์วดึงออกซึ่งอยู่ด้านล่างของตัวกรองแรกด้วยตนเองจนกว่าจะขันวาล์วดึงออกอัตโนมัติโดยไม่มีการรั่วไหลของอากาศ
• เชื่อมต่อกับสายยางและเทน้ำมันกับไอน้ำลงในภาชนะ (เพื่อหลีกเลี่ยงไม่ให้เกิดมลพิษต่อสภาพแวดล้อมการทำงาน)
• The automatic discharge valve operates normally only when the filter position is vertical.
• The filter inlet pressure should reach 1 bar at least, the valve closes automatically and the valve opens when the filter is not pressurized.
• Input the compressed air slowly to the valve when the work begins (do not open the compressed air input valve quickly to prevent the high-pressure air from impacting the inside devices and causing damage to the components).
• Adjust the required working pressure, when the filter is at a normal and stable working pressure, manually hold the draw off valve which is in the bottom of first filter until the automatic draw off valve is screwed without air leak.
• Finally, connect with the soft hose and pour the condensation oil and water into a container (to avoid polluting the working environment).

การติดตั้งชุดกรองลม

• ชุดกรองลม ITALCO ควรติดตั้งให้ใกล้กับอุปกรณ์นิวเมติกหรือเครื่องจักรให้มากที่สุด เพื่อแก้ปัญหาเรื่องความดันตกคร่อมที่จะเกิดขึ้น
• นอกจากนั้นความสูงระหว่างพื้นถึงตัวกรองจะต้องมีระยะพอที่จะถอดกรองทำความสะอาดหรือเปลี่ยนไส้กรองได้
• และที่ถ้วยพลาสติกหรือแก้วที่ครอบกรองอยู่นั้นควรจะใช้ครอบโลหะครอบอีกครั้งหนึ่งเพื่อป้องกันอุบัติเหตุที่จะเกิดขึ้นได้
